SFP: van basisprincipes tot toepassingsscenario's

Wat is SFP ?

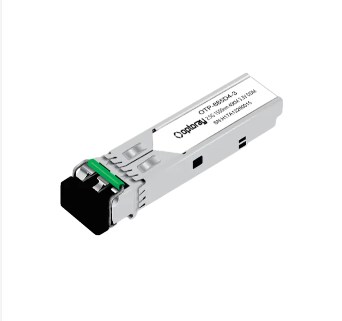

SFP , of Small Form-factor Pluggable, is een compacte, hot-pluggable optische transceivermodule die veel wordt gebruikt in moderne netwerkapparatuur. Het primaire doel van SFP-modules is het bieden van flexibele netwerkinterfaces, waardoor netwerkapparaten snel van glasvezeltype of transmissiesnelheid kunnen wisselen zonder het hele apparaat te hoeven vervangen. Met de groei van datacenters, bedrijfsnetwerken en telecomcommunicatie is SFP een belangrijk onderdeel geworden dat switches, routers, servers en glasvezelnetwerken met elkaar verbindt. Bij traditionele netwerkapparatuur vereisen verschillende vezeltypen of transmissiesnelheden doorgaans vaste interfaces, waardoor upgrades of uitbreidingen lastig zijn. Het steekbare ontwerp van SFP modules maken eenvoudige vervanging en upgrades mogelijk en ondersteunen tegelijkertijd meerdere glasvezeltypen, transmissiesnelheden en afstanden. Deze flexibiliteit maakt SFP onmisbaar in de moderne netwerkconstructie.

Principes van de SFP-module

Interne structuur van SFP-modules

Een SFP-module bestaat hoofdzakelijk uit een optisch-elektrische omzetter, een zender, een ontvanger en een besturingschip. De optisch-elektrische omzetter zet elektrische signalen om in optische signalen en omgekeerd, wat de kernfunctie is van SFP modules. De zender verzendt gegevens via glasvezel in de vorm van lichtsignalen, terwijl de ontvanger binnenkomende lichtsignalen weer omzet in elektrische signalen voor netwerkapparaten. De besturingschip beheert de communicatie tussen de module en het apparaat, bewaakt de prestaties en past de operationele parameters aan. Het kan bijvoorbeeld de temperatuur, spanning en signaalkwaliteit in realtime bewaken, waardoor een optimale werking van de module wordt gegarandeerd. Moderne SFP-modules ondersteunen ook Digital Diagnostic Monitoring (DDM), waardoor beheerders op afstand de transmissieprestaties en de modulestatus kunnen monitoren.

Hoe SFP optisch-elektrische conversie uitvoert

De kernfunctie van SFP is optisch-elektrische conversie. Aan het zendende uiteinde zet een laserdiode elektrische signalen om in optische signalen, die via glasvezel naar het ontvangende uiteinde gaan. De ontvanger zet deze optische signalen weer om in elektrische signalen voor verwerking. Tijdens dit proces zorgt de module voor signaalintegriteit en stabiliteit om gegevensverlies of transmissievertragingen te voorkomen. Verschillende SFP-modules implementeren optisch-elektrische conversie anders. SFP-modules met een kort bereik maken meestal gebruik van Vertical-Cavity Surface-Emitting Lasers (VCSEL), die kosteneffectief en energiezuinig zijn. Langeafstands-SFP-modules maken vaak gebruik van Distributed Feedback (DFB)-lasers, die grotere afstanden ondersteunen met een lagere signaalverzwakking.

Werkingsprincipe van SFP-modules

De werking van een SFP-module kan in de volgende stappen worden samengevat: 1. Het netwerkapparaat stuurt een elektrisch signaal naar de SFP-zender. 2. De laser van de zender zet het elektrische signaal om in een optisch signaal en stuurt dit via glasvezel. 3. Het optische signaal gaat door de vezel naar de ontvanger. 4. De ontvanger zet het optische signaal weer om in een elektrisch signaal voor het netwerkapparaat. 5. De besturingschip bewaakt de modulestatus en levert prestatiegegevens via digitale diagnostiek. Hoogwaardige SFP-modules bereiken een lage latentie, lage foutpercentages en betrouwbare transmissie, zelfs in complexe netwerkomgevingen en wisselende temperaturen.

SFP-glasvezelinterfacetypen

Veel voorkomende SFP-interfacetypen

Het kiezen van de juiste glasvezelinterface is cruciaal. Veel voorkomende SFP-interfaces zijn onder meer LC- en SC-connectoren: - LC-connector : Kleine vormfactor, geschikt voor netwerken met hoge dichtheid, die vaak worden gebruikt in datacenters en bedrijfs-LAN's. - SC-connector : Groter maar stabieler, geschikt voor industriële netwerken en transmissie over lange afstanden. Andere interfaces, zoals MT-RJ en MU, worden gebruikt in gespecialiseerde industriële scenario's of scenario's met hoge dichtheid. Connectorcompatibiliteit en duurzaamheid bij het plaatsen zijn belangrijke factoren bij het selecteren van een SFP-module.

Impact van interfacekeuze op netwerktransmissie

Glasvezelinterfacetypes beïnvloeden zowel de fysieke compatibiliteit als de netwerkprestaties. LC-connectoren zijn compact en ideaal voor bedrading met hoge dichtheid, maar zijn gevoelig voor krappe bochten, waardoor de signaalverzwakking kan toenemen. SC-connectoren bieden stabiele verbindingen, maar nemen meer ruimte in beslag. Bij het selecteren van een interface moet rekening worden gehouden met de netwerkschaal, de bedradingsdichtheid en toekomstige uitbreidingsbehoeften. Verschillende connectortypen hebben ook verschillende installatie- en onderhoudsvereisten, wat de operationele efficiëntie beïnvloedt.

Compatibiliteit en normen

SFP-modules volgen internationale normen om interoperabiliteit tussen leveranciers te garanderen. Gemeenschappelijke standaarden zijn onder meer de IEEE 802.3-serie, die Ethernet-snelheden, vezeltypes en connectorspecificaties omvat. Het gebruik van standaard-compatibele SFP-modules zorgt voor een stabiele communicatie tussen apparaten en voorkomt netwerkuitval veroorzaakt door incompatibele connectoren.

SFP-transmissieafstandsanalyse

Transmissieafstanden ondersteund door verschillende SFP-modules

SFP-modules ondersteunen verschillende transmissieafstanden, afhankelijk van het vezeltype en de laser. SFP's met een kort bereik bestrijken doorgaans enkele honderden meters tot enkele kilometers, geschikt voor interne verbindingen in bedrijfsnetwerken en datacenters. SFP's met een groot bereik kunnen tientallen tot honderden kilometers bestrijken, ideaal voor telecom- en intercitynetwerken.

Factoren die de transmissieafstand beïnvloeden

De transmissieafstand wordt beïnvloed door het vezeltype, de optische demping, de omgevingstemperatuur, de connectorkwaliteit en de moduleprestaties. Single-mode glasvezel ondersteunt transmissie over lange afstanden, maar vereist nauwkeurige moduleprestaties. Multimode glasvezel is kosteneffectief voor korte afstanden, maar heeft een hogere demping. Omgevingsfactoren zoals temperatuur kunnen de laserprestaties en signaalsterkte beïnvloeden.

De juiste transmissieafstand kiezen

Het selecteren van een SFP-module hangt af van de netwerktopologie, de bedradingsomgeving en de transmissievereisten. Multi-mode SFP's met een kort bereik zijn voordelig voor interne verbindingen in datacenters. Voor intercityverbindingen zijn single-mode langeafstands-SFP's vereist, en er moet rekening worden gehouden met de vezelkwaliteit en connectorcompatibiliteit om een ​​stabiele transmissie te garanderen.

SFP-toepassingsscenario's

Datacenternetwerken

In moderne datacentra is SFP modules zijn essentieel voor snelle, stabiele en flexibele netwerkverbindingen. Datacenters hebben vaak honderden of duizenden servers die grote hoeveelheden gegevensoverdracht vereisen. Met SFP-modules kunnen beheerders het glasvezeltype en de snelheid flexibel configureren op basis van de apparaatbehoeften, waardoor schaalbare netwerken met hoge dichtheid mogelijk worden. Hot-pluggable SFP-modules maken ook efficiënt onderhoud en upgrades mogelijk. Wanneer een server een glasvezel- of snelheidsupgrade nodig heeft, kan de SFP-module zonder downtime worden vervangen, waardoor de operationele efficiëntie wordt verbeterd.

Enterprise LAN's

Bedrijfsnetwerken omvatten meerdere switches, routers en eindapparaten die een stabiele LAN-communicatie vereisen. SFP-modules maken flexibele glasvezeluitbreiding en hoogwaardige verbindingen mogelijk. Verbindingen tussen gebouwen, kantoorbedrading over meerdere verdiepingen, videoconferenties of overdracht van grote bestanden kunnen bijvoorbeeld worden geoptimaliseerd met behulp van verschillende SFP-modules. Door de juiste SFP-module te kiezen, worden ook de bekabelingskosten verlaagd. Multi-mode SFP's met kort bereik zijn geschikt voor verbindingen binnen de vloer, terwijl single-mode SFP's voor lange afstanden geschikt zijn voor verbindingen tussen gebouwen of campussen.

Telecomoperatoren en langeafstandscommunicatie

Telecomnetwerken en grootstedelijke netwerken zijn sterk afhankelijk van SFP-modules. Glasvezelnetwerken die steden of regio's bestrijken, vereisen modules met hoge precisie, stabiliteit en laag optisch verlies. Single-mode langeafstands-SFP's gecombineerd met hoogwaardige glasvezel maken een stabiele transmissie over tientallen of honderden kilometers mogelijk. Gestandaardiseerde interfaces en een hot-pluggable ontwerp maken netwerkuitbreiding of upgrades mogelijk zonder bestaande apparatuur te vervangen, waardoor efficiënt kan worden voldaan aan de toenemende vraag naar bandbreedte.

Industriële automatisering en smart device-toepassingen

Met Industrie 4.0 en slimme productie vereisen industriële apparaten zeer betrouwbare en realtime netwerken. SFP-modules verbinden PLC's, robotbesturingssystemen, monitoringnetwerken en sensoren. SFP-modules van industriële kwaliteit zijn bestand tegen hoge temperaturen, stof en elektromagnetische interferentie. Sommige ondersteunen uitgebreide temperatuurbereiken en trillingsbestendigheid, waardoor betrouwbare transmissie in zware omgevingen wordt gegarandeerd.

SFP-prestatieoptimalisatie en overwegingen

Verbetering van de transmissie-efficiëntie

Om te maximaliseren SFP prestaties: - **Kies het juiste vezeltype** op basis van afstands- en snelheidsvereisten. - **Optimaliseer de bedradingsindeling** om krappe bochten te voorkomen en de signaalintegriteit te behouden. - **Bewaak de modulestatus** via digitale diagnostiek om afwijkingen te detecteren. - **Zorg voor interfacecompatibiliteit** met netwerkapparatuur om prestatieverlies te voorkomen.

Veelvoorkomende problemen en probleemoplossing

Veelvoorkomende SFP-problemen zijn onder meer: ​​- **Signaalverlies of pakketverlies**: veroorzaakt door verbogen vezels, vuile connectoren of verouderde modules. Reinig of vervang indien nodig. - **Apparaat herkent module niet**: Controleer interfacetype en snelheidscompatibiliteit. - **Temperatuurafwijkingen of oververhitting**: Verbeter de koeling of gebruik modules van industriële kwaliteit. Systematische probleemoplossing en regelmatig onderhoud verminderen het aantal uitval en zorgen voor een stabiele werking op de lange termijn.

Beste praktijken voor het gebruik van SFP

Gebruik standaard-conforme modules: IEEE of internationaal gecertificeerde SFP's zorgen voor compatibiliteit en stabiliteit. - **Plan netwerkupgrades**: reserveer slots en interfaces om toekomstige uitbreidingskosten te verlagen. - **Reinig en inspecteer glasvezelconnectoren regelmatig**: Voorkom dat stof of verontreiniging de signaalkwaliteit beïnvloedt. - **Beheer module-inventaris**: Vervang verouderde modules onmiddellijk om de netwerkcontinuïteit te behouden.

Conclusie

SFP modules zijn onmisbaar in moderne netwerken vanwege hun flexibiliteit, compatibiliteit en mogelijkheden voor prestatie-optimalisatie. Ze worden veel gebruikt in datacenters, bedrijfs-LAN's, telecomnetwerken en industriële automatisering. Door SFP-principes, glasvezelinterfacetypen, transmissieafstanden en toepassingsscenario's te begrijpen, kunnen netwerkingenieurs oplossingen effectief selecteren en optimaliseren. Naarmate de netwerktechnologie evolueert en de databehoefte toeneemt, zullen SFP-modules een cruciale rol blijven spelen bij het leveren van snelle, betrouwbare en schaalbare verbindingen. Het beheersen van hun gebruik, prestatie-optimalisatie en onderhoud zorgt ervoor dat bedrijven en operators een efficiënte en stabiele netwerktransmissie realiseren.
