In het ingewikkelde web van moderne digitale communicatie, waar gegevens stromen met de snelheid van het licht, werken er niet zongen helden onvermoeibaar achter de schermen. Onder deze, de Kleine vorm-factor pluggable (SFP) module valt op als een kritisch onderdeel, waardoor de snelle connectiviteit stilletjes mogelijk wordt gemaakt die alles van enorme datacenters tot uw dagelijkse internetervaring aandrijft. Vaak over het hoofd gezien, zijn deze compacte zendontvangers in wezen de ruggengraat van hedendaagse netwerken.

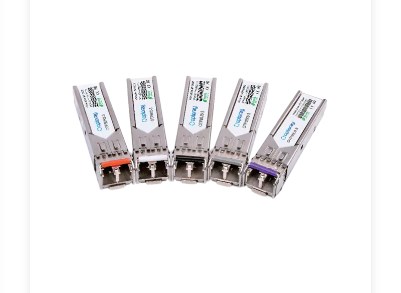

Een SFP-module is een compacte, hot-pluggable optische transceiver die wordt gebruikt voor zowel telecommunicatie- als datacommunicatietoepassingen. Het primaire doel is om elektrische signalen om te zetten in optische signalen (en vice versa) om gegevensoverdracht over glasvezelkabels te vergemakkelijken of om koperen connectiviteit te bieden.
1. Definitie en doel : In de kern is een SFP -module een miniatuur Gigabit -interface -converter (GBIC) waarmee netwerkapparaten zoals switches, routers en netwerkinterfacekaarten (NIC's) verbinding kunnen maken met verschillende glasvezelkabels of koperen kabels. Het fungeert als een interface, waardoor gegevens over verschillende fysieke media kunnen reizen.
2. Belangrijkste kenmerken :
De SFP -module kwam naar voren als een opvolger van de grotere gigabit -interface -converter (GBIC) -zuchter. Terwijl GBIC's effectief waren, hun omvangrijke beperkte poortdichtheid op netwerkapparatuur. De drang van de industrie naar miniaturisatie en hogere efficiëntie leidde tot de ontwikkeling van de SFP, die dezelfde functionaliteit bood in een aanzienlijk kleinere voetafdruk. Deze evolutie markeerde een cruciaal moment, waardoor netwerkfabrikanten meer compacte en krachtige apparaten kunnen ontwerpen. Het succes van de SFP maakte de weg vrij voor nog snellere en meer geavanceerde zendontvangende divers zoals SFP, QSFP en OSFP, die elk de grenzen van gegevensoverdrachtssnelheden verleggen.
In een tijdperk dat wordt gedefinieerd door massale gegevensverbruik en de vraag naar onmiddellijke communicatie, kan het belang van SFP -modules niet worden overschat. Ze zijn van fundamenteel belang om:
Zonder deze kleine, maar krachtige componenten zouden de snelle, flexibele en efficiënte netwerken waarop we dagelijks vertrouwen gewoon niet mogelijk zijn.
Een SFP -module, ondanks zijn kleine formaat, is een geavanceerd stuk engineering dat verschillende cruciale componenten omvat die samenwerken om gegevensoverdracht te vergemakkelijken.
1. Transceiver -componenten (zender, ontvanger) : Het hart van een SFP -module ligt in zijn zendontvangercomponenten. Aan de ene kant is er een zender (TX) die elektrische gegevenssignalen omzet in optische lichtpulsen met behulp van een laserdiode (voor glasvezel) of elektrische signalen voor koper. Aan de andere kant, a ontvanger (RX) detecteert deze inkomende optische lichtpulsen of elektrische signalen en zet ze terug in elektrische gegevenssignalen die het netwerkapparaat kan begrijpen. Deze dubbele functionaliteit is de reden waarom ze vaak 'transceivers' worden genoemd.
2. Elektrische interface : Dit is het deel van de SFP -module dat rechtstreeks op het hostnetwerkapparaat wordt aangesloten (bijv. Een schakelpoort). Het bestaat uit een reeks pennen die de elektrische verbinding tot stand brengen, waardoor de SFP stroom- en uitwisseling van gegevenssignalen met het circuit van het apparaat kan ontvangen. Deze interface houdt zich aan specifieke normen om interoperabiliteit te waarborgen.
3. Optische interface (LC -connector) : Voor glasvezel SFP's is de optische interface waar de glasvezelkabel aansluit. Het meest voorkomende connectortype dat wordt gebruikt voor SFP -modules is de LC (Lucent Connector) . LC-connectoren zijn kleine-vorm-factor-connectoren die bekend staan om hun mogelijkheden met hoge dichtheid en betrouwbare prestaties, waardoor ze ideaal zijn voor het compacte ontwerp van SFP-modules. Ze hebben meestal een vergrendelingsmechanisme om een veilige verbinding te garanderen.
4. Digital Diagnostic Monitoring (DDM) / Digital Optical Monitoring (DOM) : Veel moderne SFP -modules zijn uitgerust met DDM- of DOM -mogelijkheden. Met deze functie kunnen netwerkbeheerders realtime parameters van de SFP controleren, zoals optisch uitgangsvermogen, optische ingangsvermogen, temperatuur, laser bias stroom en voedingsspanning. DDM/DOM is van onschatbare waarde voor netwerkbeheer, waardoor proactieve probleemoplossing, prestatiemonitoring en voorspellend onderhoud mogelijk is, waardoor de netwerkbetrouwbaarheid wordt verbeterd.
Het operationele principe van een SFP -module draait om de efficiënte conversie en overdracht van signalen.
1. Signaalconversie (elektrisch naar optische en vice versa) : Wanneer gegevens moeten worden verzonden vanaf een netwerkapparaat via een glasvezelkabel, worden de elektrische gegevenssignalen van het apparaat in de zender van de SFP ingevoerd. De zender zet deze elektrische signalen om in lichtpulsen (met behulp van een VCSEL of DFB -laser voor vezel -SFP's of specifieke elektrische signalen voor koperen SFP's). Deze lichtpulsen reizen vervolgens door de glasvezelkabel. Aan de ontvangende kant detecteert de ontvanger van een andere SFP -module deze lichtpulsen en converteert ze terug in elektrische signalen, die vervolgens worden doorgegeven aan het aangesloten netwerkapparaat.
2. Rol in gegevensoverdracht over glasvezelkabels : SFP's zijn cruciale intermediairs in glasvezelnetwerken. Ze maken de snelle, langeafstandsoverdracht van gegevens mogelijk die onmogelijk zou zijn met traditionele koperen bekabeling over bepaalde lengtes. Door elektrische signalen om te zetten in het licht, overwinnen ze de beperkingen van elektrische weerstand en elektromagnetische interferentie, waardoor robuuste en snelle gegevensstroom over grote afstanden binnen datacenters, tussen gebouwen of zelfs over steden mogelijk zijn.
De wijdverbreide acceptatie van SFP -modules is grotendeels te wijten aan de aanzienlijke voordelen die ze aanbieden in netwerkontwerp en werking.
1. Flexibiliteit en schaalbaarheid : SFP's bieden ongeëvenaarde flexibiliteit. Een enkele netwerkschakelaar kan verschillende soorten verbindingen ondersteunen (bijv. Multimode-vezels op korte afstand, lange-afstandsvezels met één mode of koper-ethernet) door eenvoudig zijn SFP-poorten te vullen met de juiste modules. Met deze modulariteit kunnen netwerken gemakkelijk opschalen, aanpassing aan wijzigende vereisten zonder dat u hele netwerkapparaten hoeft te vervangen.
2. Kosteneffectiviteit : Door netwerkbeheerders alleen de specifieke zendontvangers te kunnen kopen die nodig zijn voor huidige toepassingen, verlagen SFP's de initiële hardwarekosten. Bovendien vereenvoudigen hun hot-pluggable aard en DDM-mogelijkheden onderhoud en probleemoplossing, wat leidt tot lagere operationele kosten in de loop van de tijd.
3. Hot-swappable aard : Zoals vermeld, kunnen SFP's worden ingevoegd of verwijderd terwijl het netwerkapparaat operationeel is. Deze "hot-swappable" -functie minimaliseert netwerkdowntime tijdens upgrades, vervangingen of probleemoplossing, waardoor de beschikbaarheid van continue services wordt gewaarborgd.
4. Standaardisatie (MSA - Multi -Source Agreement) : Het ontwerp en de functionaliteit van SFP-modules worden beheerst door een multi-source overeenkomst (MSA). Deze industriebrede overeenkomst zorgt ervoor dat SFP's van verschillende fabrikanten interoperabel zijn, waardoor leveranciers worden voorkomen en een concurrerende markt bevorderen. Deze standaardisatie is een groot voordeel, waardoor gebruikers een breed scala aan keuzes bieden en compatibiliteit voor verschillende netwerkapparatuur zorgen.
De veelzijdigheid van SFP -modules wordt grotendeels toegeschreven aan de brede reeks beschikbare typen, elk ontworpen om te voldoen aan specifieke netwerkvereisten met betrekking tot gegevenssnelheid, transmissieafstand en vezeltype. Het begrijpen van deze categorieën is essentieel voor het selecteren van de juiste SFP voor een bepaalde toepassing.
SFP -modules worden voornamelijk gecategoriseerd door de maximale gegevenssnelheid die ze kunnen ondersteunen. Dit bepaalt hun geschiktheid voor verschillende Ethernet -normen.
Categorie | Gegevenssnelheid | Beschrijving | Veel voorkomende types | Vezel/kabelsype | Typische afstand |
---|---|---|---|---|---|
100Base (snelle Ethernet) | 100 Mbps | Ontworpen voor snelle Ethernet -toepassingen, gebruikt in legacy -systemen of specifieke industriële toepassingen. | 100BASE-FX, 100BASE-LX | Multi-mode of single-mode vezel | Tot 2 km (FX), tot 10 km (LX) |
1000Base (Gigabit Ethernet) | 1 Gbps | Het meest voorkomende type, veel gebruikt in bedrijfsnetwerken en datacenters. | 1000Base-SX | Multi-mode vezel (MMF) | Tot 550 meter |
1000Base-LX/LH | Single-modus vezel (SMF) | Tot 10 km | |||
1000Base-Zx | Single-modus vezel (SMF) | Tot 70-80 km | |||
1000Base-T | Koper (RJ45) | Tot 100 meter |
Naast de gegevenssnelheid worden SFP's ook geclassificeerd door de golflengte van licht die ze gebruiken en de maximale afstand die ze kunnen dekken.
Categorie | Golflengte/methode | Beschrijving | Typisch gebruik |
---|---|---|---|
Short-Reach (SR) | 850 nm | Ontworpen voor kortere afstanden over multi-mode vezels. | Intra-gebouw, datacenter links |
Long-reach (LR) | 1310 nm | Ontworpen voor langere afstanden over single-mode vezels. | Interbuilding, campusnetwerken |
Extended Reach (ER) | 1550 nm | Biedt nog grotere afstanden over single-mode vezels. | Metropolitan Area Networks (MANS), Long-Haul Enterprise Connections |

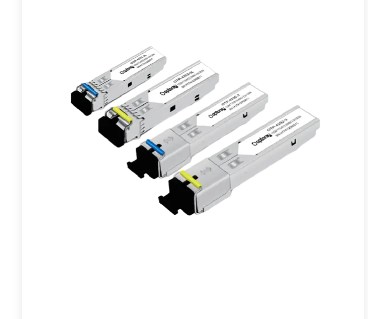

Bidirectionele (bidi) SFP's | Twee verschillende golflengten (bijv. 1310/1490 nm) | Verzendt en ontvangt gegevens over een enkele streng glasvezelkabel. | Vezel naar het huis (ftth) -toepassingen |
CWDM SFPS (grove golflengte divisie multiplexing) | Verspielkolvengolflengten (bijv. 1270-1610 nm) | Hiermee kunnen meerdere gegevenskanalen over een enkele vezelstreng met verschillende golflengten. Kosteneffectief voor middelgrote afstanden. | Metro Ethernet, Enterprise Networks |
DWDM SFPS (Divisie Division Multiplexing Division)) | Nauwste golflengten van dichtbij (bijv. C-band 1530-1565 nm) | Maakt een aanzienlijk hoger aantal kanalen en een grotere bandbreedte over een enkele vezel mogelijk. | Netwerken met lange afstand, met hoge capaciteit |
Naast standaard Ethernet -toepassingen worden SFP's ook aangepast voor andere netwerkprotocollen.
1. SFP's van vezelkanaal : Deze modules zijn specifiek ontworpen voor Fibre Channel -netwerken, die vaak worden gebruikt in opslaggebiednetwerken (SANS). Ze ondersteunen verschillende vezelkanaalsnelheden (bijv. 1G, 2G, 4G, 8G) en zijn cruciaal voor snelle gegevensoverdracht tussen servers en opslagapparaten.
2. SONET/SDH SFPS : Synchrone optische netwerken (SONET) en synchrone digitale hiërarchie (SDH) zijn gestandaardiseerde protocollen voor het verzenden van digitale informatie over optische vezels. SFP's zijn beschikbaar om verschillende SONET/SDH-tarieven te ondersteunen (bijv. OC-3, OC-12, OC-48), waardoor het gebruik ervan in telecommunicatienetwerken voor spraak- en gegevensoverdracht mogelijk wordt.
Naarmate netwerkeisen blijven escaleren, heeft de evolutie van optische transceivers geleid tot een familie van modules, elk ontworpen om geleidelijk hogere gegevenssnelheden te ondersteunen. Terwijl SFP-modules de basis legden voor compacte, hot-pluggable transceivers, zijn daaropvolgende iteraties naar voren gekomen om te voldoen aan de onverzadigbare vraag naar bandbreedte. Inzicht in het onderscheid tussen deze vormfactoren is cruciaal voor het ontwerpen en upgraden van krachtige netwerken.
Moduletype | Volledige naam | Typische gegevenssnelheid | Belangrijkste kenmerken | Veel voorkomende toepassingen |
---|---|---|---|---|
SFP | Small Form-Factor Pluggable | 1 Gbps | Compact, hot-pluggable, voorganger van SFP. | Gigabit Ethernet, 1G Fibre Channel, verbindingsschakelaars/routers/servers. |
SFP | Verbeterde kleine vorm-factor pluggable | 10 Gbps | Fysiek vergelijkbare grootte met SFP, hogere snelheid, verplaatst enige signaalconditionering naar host. | 10 Gigabit Ethernet, server-naar-Tor-schakelaarlinks, inter-switch-links in datacenters. |
QSFP | Quad Small Form-Factor Pluggable Plus | 40 Gbps | Zendt 4 x 10 Gbps banen, hogere dichtheid dan 4x SFP. | 40 Gigabit Ethernet, Infiniband, High-Bandwidth Uplinks. |
QSFP28 | Quad Small Form-Factor Pluggable 28 | 100 Gbps | Zendt 4 x 25 Gbps banen. | 100 Gigabit Ethernet, datacenter -interconnects, kernnetwerklinks. |
QSFP56 | Quad Small Form-Factor Pluggable 56 | 200 Gbps | Zendt 4 x 50 Gbps PAM4 -banen. | 200 Gigabit Ethernet, Next-Gen Data Center Networks. |
QSFP-DD | Quad Small Form-Factor Pluggable dubbele dichtheid | 200/400/800 Gbps | Dubbelt elektrische rijstroken tot 8, vergelijkbare vormfactor als QSFP. | Ultra-High-Density Data Centers, Cloud Networks. |
OSFP | Octale kleine vorm-factor pluggable | 400/800 Gbps | Ondersteunt 8 elektrische banen, iets groter dan QSFP-DD voor beter thermisch beheer. | Geavanceerde 400G en toekomstige 800G-implementaties, hyperscale datacenters. |
De keuze tussen SFP, SFP, QSFP en OSFP hangt volledig af van de specifieke netwerkvereisten:
Samenvattend, terwijl netwerksnelheden blijven versnellen, speelt elke transceiver-vormfactor een cruciale rol bij verschillende lagen van de netwerkinfrastructuur, zodat de bandbreedte-eisen efficiënt en kosteneffectief worden voldaan.
De wijdverbreide acceptatie en continue evolutie van SFP -modules komen voort uit hun cruciale rol in een divers scala aan netwerkomgevingen. Hun veelzijdigheid, gecombineerd met hun vermogen om verschillende snelheden en afstanden te ondersteunen, maakt ze onmisbare componenten in bijna elk facet van moderne digitale infrastructuur.
Datacenters zijn misschien wel de meest prominente begunstigden van SFP -technologie. In deze hoge dichtheid, hoge bandbreedte omgevingen, zijn SFP's cruciaal voor:
SFP -modules zijn fundamenteel voor het ontwerp en de werking van Enterprise Local Area Networks (LAN's) en Wide Area Networks (WAN's), van kleine bedrijven tot grote bedrijven.
De telecommunicatie-industrie is sterk afhankelijk van SFP-modules voor het leveren van high-speed diensten aan huizen en bedrijven.
Zoals kort vermeld, zijn SANS een kritisch toepassingsgebied voor gespecialiseerde SFP -modules.
Naast traditionele IT -omgevingen worden SFP -modules in toenemende mate aangetroffen in industriële omgevingen, waar robuust en betrouwbare netwerken cruciaal zijn voor automatiserings- en besturingssystemen.
In wezen, van de kern van internet tot de fabrieksvloer, zijn SFP-modules de onbezongen helden die de nodige optische en elektrische interfaces bieden, waardoor de naadloze, snelle stroom van gegevens mogelijk wordt gemaakt die onze onderling verbonden wereld ten grondslag ligt.
Het selecteren van de juiste SFP-module is een cruciale beslissing die de netwerkprestaties, betrouwbaarheid en kosteneffectiviteit direct beïnvloedt. Met de grote verscheidenheid aan beschikbare SFP -typen, vereist het maken van een geïnformeerde keuze zorgvuldig rekening met verschillende belangrijke factoren.
Een van de meest cruciale aspecten bij het kiezen van een SFP -module is compatibiliteit.
De fundamentele technische vereisten van uw netwerk bepalen het type SFP dat nodig is.
Overweeg de bedrijfsomgeving waar de SFP -module zal worden geïmplementeerd.
Balancingskosten en prestaties zijn altijd een overweging.
Digital Diagnostic Monitoring (DDM) of Digital Optical Monitoring (DOM) is een cruciale functie die prioriteit moet krijgen bij het selecteren van SFP's, vooral voor kritieke links.
Door deze factoren zorgvuldig te evalueren, kunnen netwerkprofessionals de meest geschikte SFP -modules selecteren die voldoen aan hun specifieke technische vereisten, budgetbeperkingen en operationele eisen, waardoor een robuuste en efficiënte netwerkinfrastructuur wordt gewaarborgd.
Juiste installatie en ijverig onderhoud zijn cruciaal voor het maximaliseren van de levensduur en het waarborgen van de betrouwbare prestaties van SFP -modules in uw netwerkinfrastructuur. Hoewel SFP's zijn ontworpen voor gebruiksgemak, kan het naleven van best practices gemeenschappelijke problemen voorkomen en hun operationele efficiëntie uitbreiden.
Het installeren van een SFP-module is over het algemeen eenvoudig vanwege het hot-pluggable-ontwerp, maar een paar belangrijke praktijken moeten altijd worden gevolgd:
Ondanks de juiste installatie kunnen er soms problemen optreden. Hier zijn veel voorkomende SFP-gerelateerde problemen en eerste stappen voor probleemoplossing:
1. Verbinden : Dit is het meest voorkomende probleem, dat geen actieve verbinding aangeeft.
2. CRC -fouten (fouten van cyclische redundantiecontrole) : Deze duiden op beschadigde datapakketten, vaak vanwege problemen met signaalintegriteit.
3. Machtsproblemen : SFP -module die niet wordt herkend of lage vermogen vertoont.
De optische interfaces van SFP's en vezelconnectoren zijn extreem gevoelig voor verontreiniging. Een enkel stofdeeltje kan licht blokkeren of verspreiden, wat leidt tot aanzienlijk signaalverlies en prestatieafbraak.
SFP -modules gebruiken lasers voor optische transmissie, die een veiligheidsrisico kunnen vormen als het onjuist wordt behandeld.
Door deze installatierichtlijnen te volgen en veel voorkomende stappen voor het oplossen van problemen op te lossen, kunnen netwerkbeheerders zorgen voor de levensduur en topprestaties van hun SFP -modules, wat bijdraagt aan een stabiel en efficiënt netwerk.
De wereld van netwerken bevindt zich in een eeuwige staat van evolutie, aangedreven door de niet aflatende vraag naar hogere bandbreedte, lagere latentie en grotere efficiëntie. SFP -technologie, die voorop staat in optische connectiviteit, past zich continu aan deze eisen aan. Verschillende belangrijke trends vormen de toekomst van SFP -modules en hun meer geavanceerde tegenhangers.
De meest prominente trend is de continue duw voor hogere gegevenssnelheden. Naarmate 100 Gbps en 400 Gbps -netwerken vaker voorkomen, kijkt de industrie al naar de volgende generatie snelheden.
Toekomstige SFP -modules gaan niet alleen over snelheid; Ze nemen ook meer intelligentie en geavanceerde functionaliteiten op.
De proliferatie van 5G draadloze technologie en de massale uitbreiding van het Internet of Things (IoT) creëren ongekende eisen aan netwerkinfrastructuur, en SFP -modules spelen een cruciale rol bij het mogelijk maken van deze transformaties.
De trend naar kleinere vormfactoren en een verminderd stroomverbruik zal blijven bestaan.
Concluderend is SFP -technologie verre van statisch. Het is een dynamisch veld dat blijft innoveren en de grenzen van snelheid, efficiëntie en intelligentie verlegt om te voldoen aan de steeds groeiende eisen van onze onderling verbonden wereld, van hyperscale datacenters tot de verste reiken van 5G- en IoT-netwerken.
In dit artikel hebben we de veelzijdige wereld van SFP -modules onderzocht, van hun fundamentele rol in modern netwerken tot hun ingewikkelde anatomie en diverse toepassingen. We begonnen met het herkennen van SFP's als de "ruggengraat" van connectiviteit, waardoor de naadloze conversie van elektrische signalen naar optische pulsen en vice versa mogelijk was. Hun hot-pluggable, compacte en veelzijdige aard heeft hen onmisbare componenten in vrijwel elke netwerkomgeving gemaakt.
We hebben me in de verschillende typen verdiept, ze categoriseren met de gegevenssnelheid (100Base, 1000Base), golflengte/afstand (SR, LR, ER, BIDI, CWDM/DWDM) en gespecialiseerde toepassingen (Fiber Channel, SONET/SDH). De evolutie van GBIC naar SFP, en vervolgens naar hogere snelheidsvarianten zoals SFP, QSFP en OSFP, benadrukt de continue drive van de industrie voor een grotere bandbreedte en efficiëntie. We zagen hoe deze modules kritisch zijn voor datacenters, bedrijfsnetwerken, telecommunicatie, opslaggebiednetwerken en zelfs industriële omgevingen, die de nodige interfaces bieden voor snelle gegevensstroom.
Verder hebben we de cruciale overwegingen onderzocht voor het kiezen van de juiste SFP, met de nadruk op compatibiliteit, netwerkvereisten, omgevingsfactoren en de onschatbare rol van DDM/DOM voor monitoring. Ten slotte hebben we de best practices voor installatie behandeld, het oplossen van veel voorkomende problemen en het belang van zorgvuldige reiniging en laserveiligheid.
De SFP -module is in zijn verschillende iteraties meer dan alleen een stuk hardware; Het is een bewijs van de modulariteit en aanpassingsvermogen die vereist is in een steeds versnellende digitale wereld. Dankzij haar vermogen om flexibele, schaalbare en kosteneffectieve connectiviteit te bieden, heeft netwerkinfrastructuren kunnen evolueren zonder constante, verstorende revisie. Naarmate we naar de toekomst kijken, de trends naar nog hogere snelheden (800 Gbps en verder met SFP-DD, QSFP-DD, OSFP), de integratie van geavanceerde functies zoals verbeterde diagnostiek en beveiliging, en hun pivotale rol bij het mogelijk maken van 5G- en IoT-netwerken, onderstreept de duurzaamheidsrelevantie en voortdurende innovatie binnen SFP-technologie.
Deze kleine, maar krachtige, zendontvangers zullen de kern blijven van onze onderling verbonden wereld, waardoor de enorme gegevensstromen in stilte worden vergemakkelijkt die alles van cloud computing tot autonome systemen van stroom geven.
Inzicht in SFP -modules is een fundamentele stap voor iedereen die betrokken is bij netwerkontwerp, implementatie of onderhoud. Overweeg om uw kennis te verdiepen:
